La forme suit la métallurgie : Guide d’approvisionnement pour la fonderie de précision et la métallurgie des poudres dans la fabrication de robinets en acier inoxydable (Partie 1)

Dans le secteur de la plomberie commerciale haut de gamme, une finition brossée impeccable n'est que l'aboutissement d'un processus de fabrication extrêmement précis. Si la texture extérieure influe sur l'esthétique et la résistance aux traces de doigts, la durée de vie réelle d'un robinet en acier inoxydable se joue bien plus tôt dans le cycle de production : dès la fabrication de l'ébauche.

Pour les prescripteurs en ingénierie et les distributeurs à grand volume, évaluer un fournisseur nécessite d'aller au-delà de la chimie de surface et d'évaluer comment la structure métallique brute est façonnée.

Deux méthodes principales dominent la fabrication des composants de plomberie en acier inoxydable : la fonderie à cire perdue et la métallurgie des poudres. Ces procédés ne s’excluent pas mutuellement ; ils jouent plutôt des rôles structurels distincts au sein d’une chaîne d’approvisionnement équilibrée.

Ce document technique, le premier d'une série en deux parties, décompose les principes physiques fondamentaux, les applications stratégiques et les profils d'atténuation des risques des deux méthodologies de formage.

Le cours magistral de géométrie complexe : le moulage à la cire perdue pour les enceintes fluidiques

Pour obtenir les géométries sinueuses et courbes requises pour les voies navigables intérieures modernes et intégrées soupape Pour la fabrication des corps de robinetterie, l'industrie de la plomberie recourt largement au moulage à la cire perdue. Fonctionnant selon les principes historiques de la technique de la cire perdue, amplifiés par la précision robotique moderne, ce procédé constitue la référence absolue pour la production de la structure principale d'un robinet.

Le processus de fabrication exige un contrôle rigoureux. Il débute par l'injection de cire sacrificielle dans des moules de haute précision afin de créer une réplique exacte du corps du robinet. Ces modèles en cire sont assemblés en une structure arborescente, puis trempés à plusieurs reprises dans des barbotines céramiques réfractaires spécifiques, recouverts de couches de sable fin et séchés pour former une coque céramique multicouche robuste.

Une fois la cire intérieure évacuée thermiquement, le moule en céramique vide est cuit à haute température pour résister au choc thermique du métal en fusion. L'acier inoxydable de haute pureté 304 ou 316L est ensuite fondu par induction et coulé par gravité dans la cavité vitrifiée préchauffée.

Du point de vue du génie des structures, la justification commerciale du moulage à la cire perdue réside dans son indépendance géométrique et sa densité matérielle :

Canaux d'écoulement tridimensionnels sans restriction

Grâce à la possibilité de configurer le noyau interne du moule en céramique en courbes complexes et continues, le moulage à la cire perdue permet une dynamique des fluides interne sans à-coups. Ceci élimine les angles vifs et usinés qui provoquent un écoulement d'eau turbulent, des chutes de pression localisées et une érosion par cavitation accélérée à l'intérieur du moule. soupape.

Intégrité hydraulique sous contraintes extrêmes

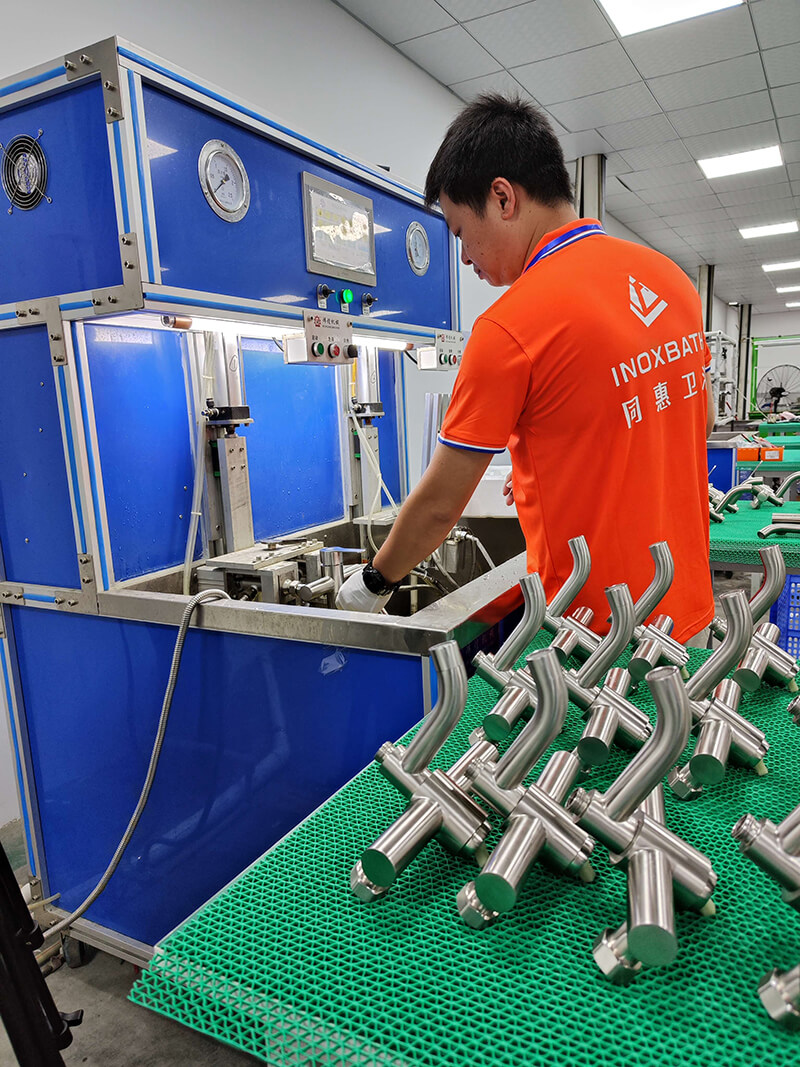

La matrice métallique continue et homogène d'une pièce moulée correctement assure une excellente résistance à la pression. Après un recuit de mise en solution, ces pièces moulées présentent des propriétés mécaniques isotropes leur permettant de supporter couramment des pressions d'essai hydrostatiques supérieures à 1,6 MPa. Cette uniformité structurelle réduit le risque d'explosions catastrophiques sur le terrain dans les installations commerciales de grande hauteur.

Support de base optimal pour les finitions brossées

Avec une rugosité de surface native moyenne de Ra 3,2 à 6,3 μm, les pièces moulées à cire perdue présentent une surface très uniforme et exempte de défauts. Ceci minimise le volume de meulage agressif nécessaire en aval, préservant ainsi l'épaisseur de paroi et garantissant un alignement parfait des grains lors de la phase finale de brossage mécanique.

La géométrie de l'efficacité : métallurgie des poudres pour la micro-cinématique

Si le moulage à cire perdue excelle dans la fabrication de pièces volumineuses, creuses et organiques, les considérations économiques et mécaniques changent lorsqu'il s'agit de produire les composants internes denses et de haute précision d'un robinet. Pour des pièces telles que les leviers de cartouche, les contre-écrous, les anneaux de retenue et les capuchons décoratifs, la métallurgie des poudres offre une régularité dimensionnelle inégalée.

La physique de la métallurgie des poudres s'affranchit totalement de la phase liquide. Une poudre d'acier inoxydable de haute pureté est mélangée avec précision à des lubrifiants spécifiques et introduite dans des matrices en acier à outils dur. Sous une pression mécanique intense, la poudre est compactée pour former une pièce à l'état brut, reproduisant les dimensions finales.

Cette pièce brute est ensuite transférée dans un four de frittage à bande continue et à atmosphère contrôlée, fonctionnant juste en dessous du point de fusion de l'alliage (généralement entre 1100 °C et 1300 °C). À ces températures élevées, une diffusion à l'état solide se produit : les particules métalliques individuelles s'agglomèrent à leurs interfaces atomiques, synthétisant ainsi un composant semi-dense à haute résistance.

Les avantages opérationnels de l'intégration de composants PM dans un écosystème de robinetterie sont profondément ancrés dans les économies de volume et la précision de fabrication :

Taux d'utilisation quasi-nets

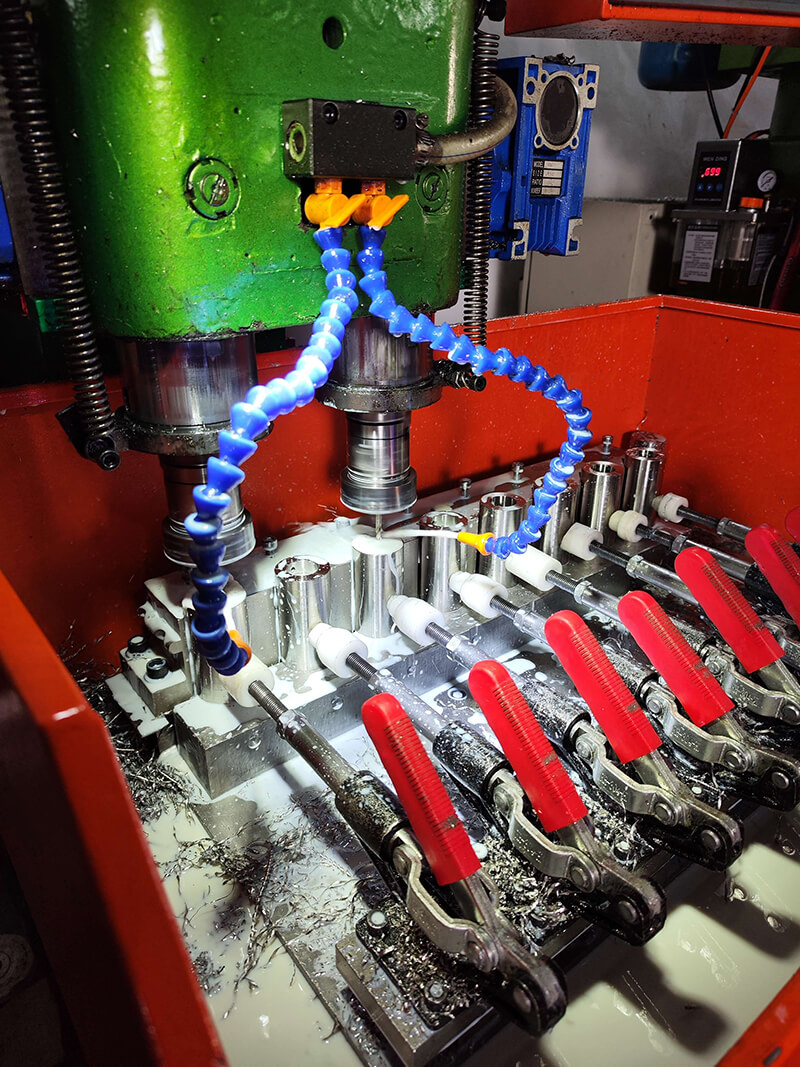

La métallurgie des poudres atteint un rendement d'utilisation des matériaux supérieur à 95 %. En comprimant directement le matériau dans sa forme finale, le procédé élimine la production importante de déchets de matières premières, l'usure élevée des outils et les longues heures d'usinage associées à l'usinage CNC multiaxes de barres pleines.

Répétabilité microstructurale

Une fois le profil de matrice rigide calibré et les pressions de compactage stabilisées, la variation dimensionnelle entre la première pièce et la cent millième est pratiquement nulle. Cette répétabilité au micron près garantit un ajustement parfait des mécanismes de verrouillage internes et des interfaces mécaniques sur les lignes d'assemblage automatisées à haute vitesse, réduisant ainsi considérablement les taux de défauts en production.

La limite de porosité inhérente

Malgré ses avantages financiers et dimensionnels, la métallurgie des poudres (MP) présente une caractéristique déterminante qui limite son application aux composants non immergés : la microporosité résiduelle. L’acier fritté conserve naturellement des vides microscopiques interconnectés. Si un composant standard en MP est exposé directement aux conduites d’eau potable sous pression, ces micropores agissent comme des voies de capillarité, provoquant un suintement progressif, une corrosion caverneuse interne localisée et une défaillance structurelle prématurée.

Bien que ces pores puissent être colmatés par imprégnation secondaire de résine polymère ou compactés par pressage isostatique à chaud (PIC), une méthode coûteuse, elle annule l'avantage économique du procédé. Par conséquent, les fabricants haut de gamme limitent strictement l'utilisation de la métallurgie des poudres aux éléments structurels et aux composants internes, évitant ainsi son application aux coques sous pression primaire.

Décryptage de l'empreinte microstructurale et magnétique

Pour un responsable des achats effectuant un audit d'usine ou réceptionnant des lots de composants, la distinction entre ces deux méthodologies ne se limite pas à une simple inspection visuelle. Les voies structurellement divergentes laissent des traces physiques permanentes.

Les pièces moulées de précision ayant subi un traitement de mise en solution complet présentent une structure atomique entièrement austénitique, ce qui les rend totalement non magnétiques ou seulement faiblement sensibles aux champs magnétiques de haute intensité.

À l'inverse, les composants PM standard pressés et frittés présentent fréquemment une signature micromagnétique distincte. Celle-ci est due au frottement intense lors de l'écrouissage et à la vitesse de refroidissement spécifique des atmosphères de frittage, qui induisent souvent des phases ferritiques localisées au sein de la matrice d'acier.

Comprendre ces variations microstructurales est essentiel pour élaborer des stratégies de résistance à la corrosion à long terme, notamment dans les environnements commerciaux exposés à des agents de nettoyage agressifs ou à des compositions chimiques variables de l'eau municipale.

Perspectives d'avenir : Passer des fondamentaux aux données financières

Choisir entre la fonderie à cire perdue et la métallurgie des poudres ne consiste pas à identifier une technologie supérieure ; c’est une question de stratégie. Chez INOXBATH, notre processus d’ingénierie intègre harmonieusement ces deux méthodes : nous tirons parti de la liberté géométrique absolue de la fonderie à cire perdue pour nos enceintes fluidiques principales, tout en déployant la précision micrométrique de la métallurgie des poudres pour la cinématique interne, garantissant ainsi la pérennité de nos actifs.

Dans la deuxième partie de cette série de livres blancs sur la fabrication, publiée par INOXBATH (www.inoxbath.com), notre équipe technique passera des principes physiques fondamentaux aux données opérationnelles et économiques concrètes. Nous établirons les profils de densité microstructurale précis des deux méthodes de formage, analyserons les seuils financiers exacts d'investissement dans l'outillage et examinerons comment des contrôles spécifiques du frittage atmosphérique protègent nos pièces en acier inoxydable contre l'exposition aux chloramines présentes dans les réseaux d'eau potable.

[Cliquez ici pour contacter l'équipe d'ingénierie d'INOXBATH] www.inoxbath.comPour discuter de vos exigences de formage personnalisé OEM]
